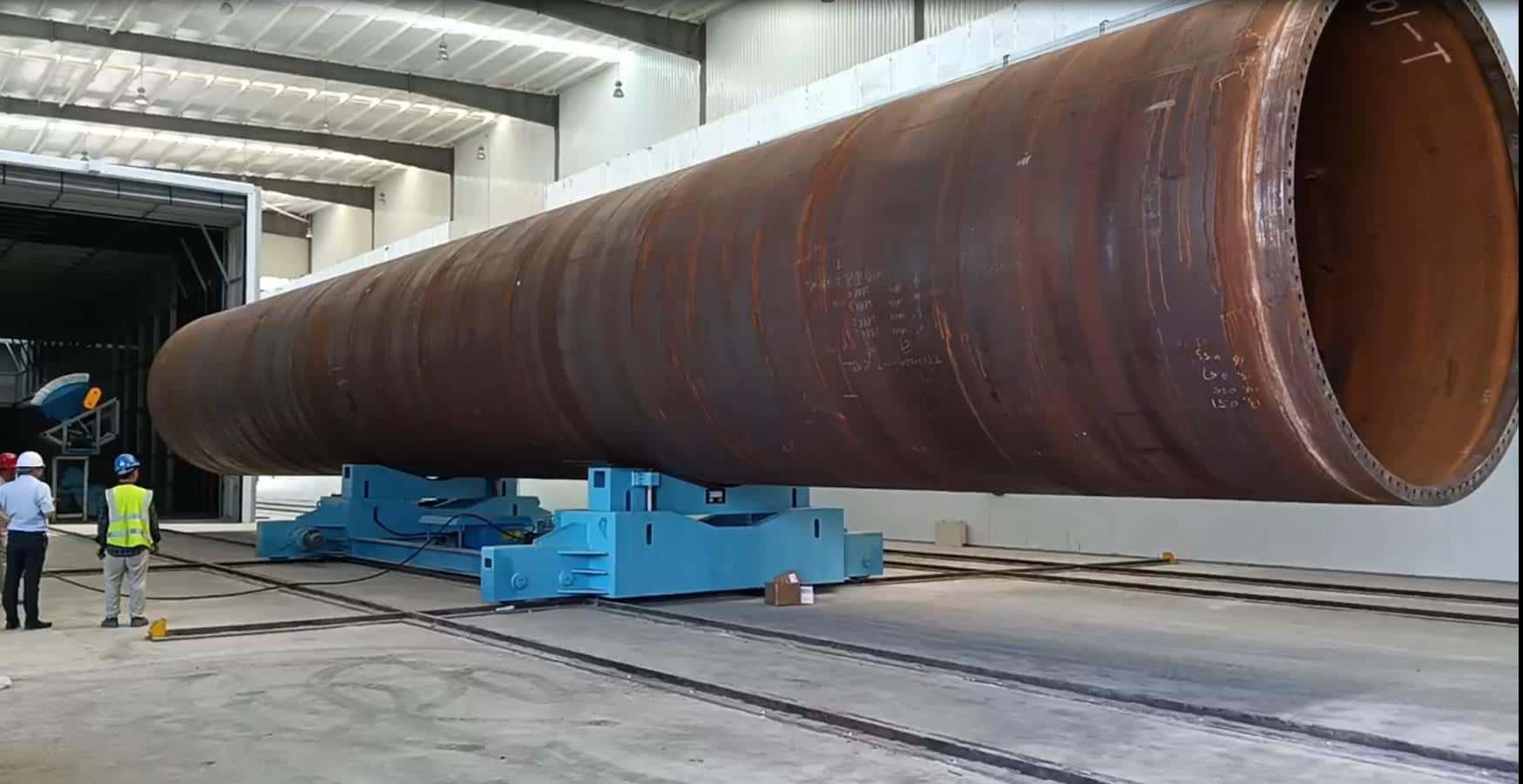

（八）风电塔筒 抛丸机 设备输送台车及工件自动转动系统

1、风电塔筒输送台车采用电动铆链牵引自动行走形式。变频电机及滑动轮都设置喷丸室外面的两端，电机向前转动时，台车进入喷丸房，后退时，台车驶出喷丸房。台车分为两节，中间以一个电动调节转动轮加以连接，通过转动轮的转动，一端支架向另一端支架移动，从而实现根据风塔长短需求调节两个支架间的距离。

2、两节台车上方设置两个风塔支撑架，用来支撑风塔并且带动其自动转动。两端支架上均设有两个由电机驱动的双转动轮。风电塔筒两端以悬挂的方式分别放置在由两节台车组成的支撑架上的电机驱动的双转动轮上。转动轮的轮面嵌入特制耐磨橡胶，当转动轮转动时，耐磨橡胶的轮面与风电塔筒内壁产生的硬摩擦带动风塔转动，风电塔筒转动的速度为每分钟转动一周。低端支架上设计喷枪移动滑轨前端定位槽及插销，用于喷枪移动滑轨（悬臂）的支撑。

3、小口端的双转动轮内（与内法兰接触之间的位置）设置一个随风塔转动的耐磨橡胶限位滚轮装置，保护风塔转动时法兰不会被损坏。台车设计有止推轮，风塔不会脱离。

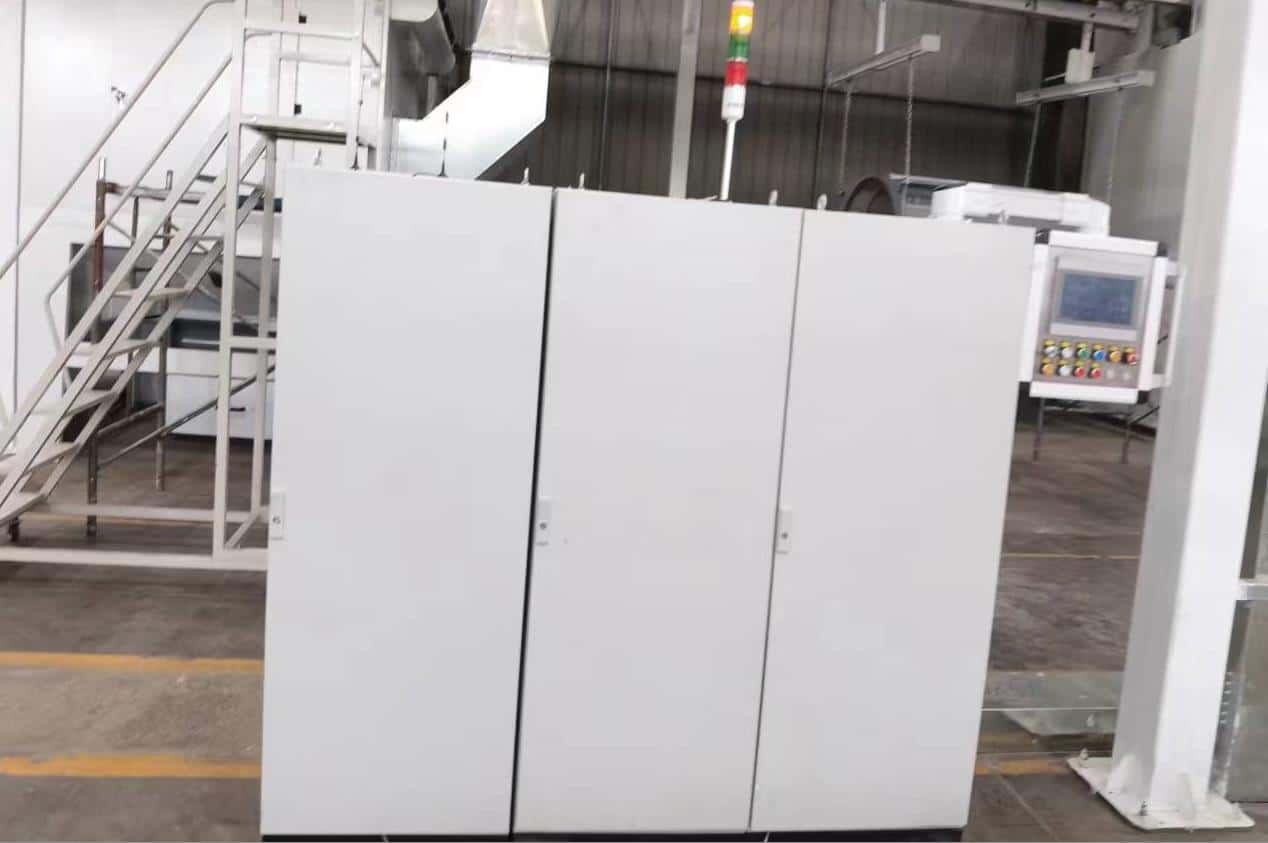

（九）、风电塔筒抛丸机设备电控系统

1、电控系统中的电器主要组件采用西门子公司的产品，质量可靠，设计先进，功能齐全，寿命长。线路设计合理，具有短路保护，超载保护等功能及可靠的接地保护系统。PLC编程控制。

2、系统中所配电控柜，美观大方。对系统开启/中断/中转等要求的操作情况进行控制。并要求安全且有效的操作系统。按先后工作顺序保障安全性。

3、同时安装两个远程操作控制台，控制喷枪移动平台及自动喷丸装置。

（十）真空吸丸机

由于工件两端有法兰盘，喷丸 过程中无法彻底排除，丸 料及杂质会在工件管道的一端聚集，因此必须使用真空吸丸 机，由真空吸丸 机吸起的丸 料和杂质再直接排放到室内的吸丸 地板里。该真空吸丸 机吸丸 量远大于聚集的丸 量。
该设备拥有众多技术优势，吸力强劲，得到了喷丸 设备厂家的广泛应用。强劲的吸力能更快的吸净灰尘和丸料。

（十一）风电塔筒抛丸机设备空气压缩机系统

本套设备需要配置的两套空冷空压机系统，每部空压机的压缩空气量是25立方米/小时，压力0.8Mpa，每套空压机系统包含：空压机、冷干机、空气过滤器、油水分离器、储气罐。则总的压缩空气量是50立方米/小时，满足生产过程的要求。一套设备需要的压缩空气量≥46立方米/小时。

（十二）风电塔筒抛丸机设备设备表面处理及保护装置

   1、设备中所有部件，除了吸丸 地板模块外均采用喷丸 处理和油漆涂装，油漆由磷化锌底漆和ZH501玉白色面漆组成。

   2、所有工件门将被油漆成ZH502蓝绿色。

   3、可根据买方的要求指定油漆颜色，彩板颜色待定。

   4、本套设备中的风机、喷枪移动平台、工件运输装置等所有运动部件都设有供油润滑、冷却和自动保护装置，确保设备长期稳定工作。

六、风电塔筒抛丸机设备技术参数

1、喷丸房：
数量：1间
喷丸 室内型尺寸（mm）： 30000（长）×6000（宽）×9000（高）
室体大门尺寸（mm）：5000（长）×7000mm（高）       数量1个
安全门（mm）：700（宽）× 1800（高）               数量1个
观察窗直径（mm）：Ф300                             数量1个
消音装置数量（套）：      30
工作时室内负压（Pa）：    -50至-120
照明：
数量（套）               1套（30组）
安装位置/形式            顶板内镶
规格型号                 PSZM-01
喷丸 室排风量             20万m3/h

2、电动旋转滚道：
长度:34200mm

3、喷丸 机主机
数量（套）：            2
喷枪（把）：            8（6把自动，2把手动）
喷丸罐直径（mm）       900
喷罐装丸 量：采用双层（上下层）压力容器罐，实现自动连续循环喷丸 ，罐里始终有丸 料。
喷丸 形式：              压入式喷丸
喷嘴直径（mm）：        12
喷枪重量（kg）：        ≯5
喷嘴材料：              碳化硼
喷嘴使用寿命（h）：      ≥1000
喷枪控制形式：          遥控及手动控制
喷嘴长度（mm）：         ≯300
喷枪胶管长度（mm）：     ≥15000
喷枪胶管使用寿命（年）： ≥1
单枪最大清理速度（m2/h）：         喷丸  15-25
处理等级                          sa2.5
气源压力                          8kg
工作压力                          1-7kg（可调）
两把喷枪总耗气量                  6m3/min
要求买方配置的压缩空气总耗气量：  >26m3/min

4、丸料回收系统：
丸 料回收方式：空气动力回收
丸 料回收地板、风管等丸料回收系统使用寿命（年）：≥20

5、丸料分选系统：
分选方式：空气动力及振动筛网组成
分选精度（mm）：0.1-1.5可调节
调节方式：通过振动筛网上的调节器调节
使用寿命（年）：       ≥20

6、除尘系统
数量（套）：
滤芯总数量（个）                   24
过滤方式：空气动力过滤+滤筒过滤
清灰方式：脉冲反吹
粉尘排放浓度（mg/m2）        <100
单个滤芯过滤面积（m2）       ≥23
滤芯平均使用寿命             2年

7、设备结构件外表面油漆：由客户决定


8、设备结构件表面处理：  喷丸


9、丸 粒
类型 （根据用户要求）：      钢丸
钢丸单枪损耗（kg/h）        ：       2
丸粒粒度（mm）：              0.5-1.5
首次加入量（kg）：            2000
加丸方式：                   往吸丸地板加入（喷丸室里）

10、风机（套）                   2

11、总功率（kw）                 200
包括风机、照明、自动喷枪装置、台车、工件转动装置及吸丸机等全套设备的总功率。

12、噪音
喷丸 房噪音                   ＜85dB，＜500Hz
风机噪音                     ＜85dB，＜500Hz

13、电控系统
电控箱数量（套）：             1
PLC编程控制器（套）：         1

七、 风电塔筒抛丸机设备 技术文件

设备交付使用时我方向买方提供以下资料各4套：

1、提供设备总图、 安装施工图及控制系统原理图各；
2、电路接线图；
3、验收大纲；
4、设备使用说明书、操作手册、编程手册及维修手册，包括：设备简介、技术参数、设备的组成、操作调试、故障排除、气动系统介绍、电控系统介绍；
5、外购元器件及产品说明书、合格证及易损件名细表；
6、易损件相关图纸；
7、压力容器合格证及压力容器检测报告；
8、设备合格证；
9、设备装箱清单；
10、双方相互间提供的技术数据对第三方保密
